東特（浙江）有限公司擅长开发和生产线径0.025㎜～0.6㎜自粘性漆包线。用途为扬声器用音圈、手机内各种小型线圈、电感线圈、小型马达线圈等。追求高精度的自粘精密卷线和耐热性，能够满足高端领域的需求。<br>
导体品种分类 : 铜线・高张力线・合金线・轻量线・特殊线（磁性 GeeDOME）<br>
绝缘膜品种分类 : 耐热等级（E,F,H,C类）<br>
自粘品种分类 : 粘合方法类（溶剂粘合、热风・通电粘合、热硬化粘合）
产品一览（导体分类与特性×绝缘层耐热等级×自粘层分类与特性）

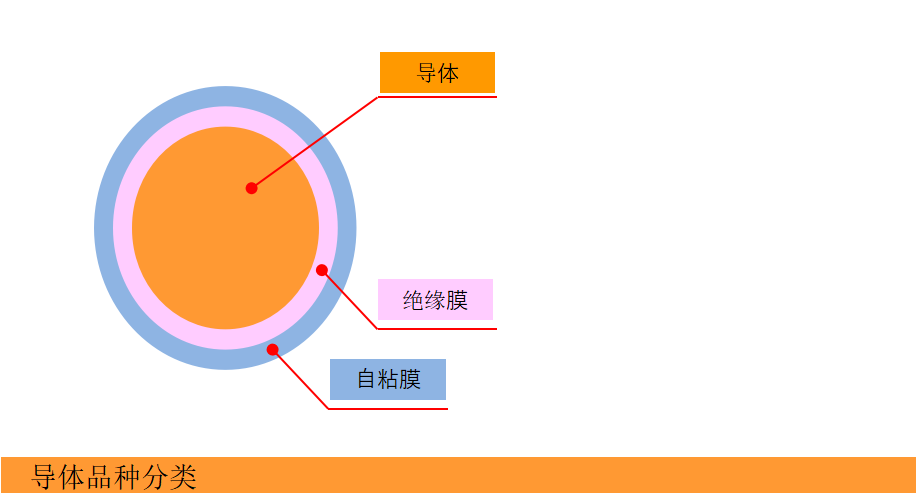

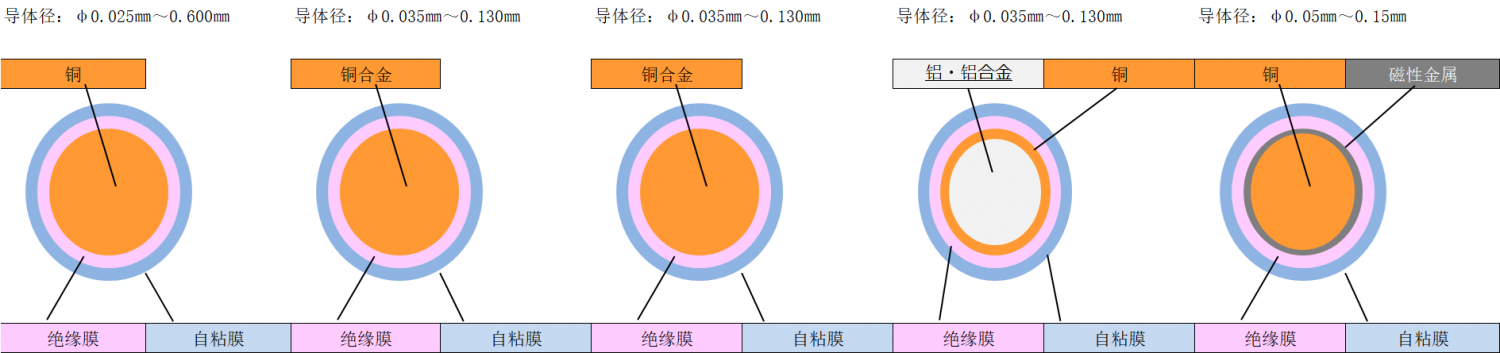

断面构造
| 导体 品种分类 |
| 品名 |
对应线径 （mm） |
密度 （g/mm²） |
导电率 （实测值） |
抗张强度 （实测值） （N/mm²） |
特征 |
用途 |
||
| 导体分类 |
铜线 |
Cu |
0.025～0.600 |
8.9 | 100% | 220～250 |
低电阻导体 |
全部线圈 |
| 高张力线 |
HTW |
0.025～0.150 |
8.9 | 98% | 260～310 |
接近铜的导体电阻 细线化 高加工性 |
小型线圈 耳机线圈 加热线 |
|
| HT10W |
0.025～0.150 |
8.9 | 96% |
270～320 | ||||
| HT20W |
0.025～0.150 |
8.9 | 93% |
280～330 | ||||
| HT40W |
0.025～0.150 |
8.9 | 88% | 330～380 |
||||
| 铜合金线 |
CN10 |
0.050～0.200 |
8.9 | 12% | 300～420 |
高抗张 高电阻导体 |
小型线圈 加热线 |
|
| 0.15CSZ |
0.050～0.200 |
8.9 | 83% | 290～350 |
||||
轻量线 （铝线） |
ALW |
0.050～0.390 |
2.7 | 62% | 130～170 |
线圈的轻量化 提高线圈可动反应 铜包铝线、铜包铝合金线 根据性能要求,变更铜覆盖率 |
线圈 麦克风线圈 马达线圈 调节器线圈 非接触供电线圈 |
|
轻量线 (铜包铝线) |
CCAW |
0.060～0.600 |
3.6 | 68% | 180～200 |
|||
| HCCAW |
0.035～0.150 |
3.6 | 64% | 190～220 |
||||
| H20CCAW |
0.050～0.150 |
4.2 | 49% | 270～320 |
||||
| 30CCAW |
0.080～0.150 |
4.6 | 72% | 250～300 |
||||
| H30CCAW |
0.050～0.150 |
4.6 | 55% | 270～320 |
||||
特殊线 （磁性） |
GeeDOME |
0.050～0.150 |
8.9 |
99% | 220～250 |
提高高频线圈的Q特性、降低损耗 |
高频线圈 |
| 绝缘膜 品种分类 |
| 温度指数 | E（120℃） | F（155℃） | H（180℃） | C（200℃） |
| 特征 | 可焊接 | 中耐热性 可焊接（一部分) |
高耐热性 可焊接（一部分） |
高耐热性 |
| 品名 | 温度指数 | 焊锡接性 | 特征 | |
| 绝缘层 | LSUE | E（120℃） | 〇（360℃） | 可低温焊锡 |
| UE | E（120℃） | 〇（380℃） | 可焊锡 | |
| SF.B | F（155℃） | 〇（400℃） | 中耐热・可焊锡 | |
| SF.FL | F（155℃） | 〇（430℃） | 中耐热・可焊锡 | |
| PE | F（155℃） | - | 中耐热 | |
| SF.H | H（180℃） | 〇（400℃） | 高耐热・可焊锡 | |
| SF.EI | H（180℃） | 〇（460℃） | 高耐热・可焊锡 | |
| EI | H（180℃） | - | 高耐热 | |
| AI | C（200℃） | - | 高耐热 |
| 自粘膜 品种分类 |
由热塑性树脂、热硬化型树脂等组成，是在线圈成型时使漆包线之间结合而固定线圈形状的树脂层。
选择线圈制造中的接合方法以及根据线圈所要求的耐热性选择使用自粘膜的种类
| 接合方法 | 溶剂 | 热风 | 通电 | 热硬化 |
| 特征（线圈成型） | 溶剂粘合 | 热风粘合 | 通电粘合 | 溶剂或者是热风粘合＋热硬化 |
| 高耐热性 | ||||
| 高输出线圈用 |
| 粘合方法 | 粘合限界温度 （ ℃ ） |
使用上限温度 （ ℃ ） |
特征 | |||||
| 品名 | 溶剂 | 热风 | 通电 | 热硬化 | ||||
| 自粘层 | LOCK | 〇 | - | - | - | 180 | 140 | 可溶剂粘合 |
| LOCK Y1 | - | 〇 | 〇 | - | 130 | 100 | 可热风、通电粘合 | |
| LOCK Y5 | - | 〇 | 〇 | - | 160 | 140 | 可热风、通电粘合 | |
| LOCK Y7 | - | 〇 | 〇 | - | 180 | 160 | 可中耐热、热风・通电粘合 | |
| LOCK GT | - | 〇 | 〇 | - | 210 | 180 | 可高耐热、热风・通电粘合 | |
| LOCK BT | - | 〇 | 〇 | - | 240 | 200 | 可高耐热、热风・通电粘合 | |
| LOCK C5 | - | 〇 | 〇 | 〇 | 200 | 200 | 可高耐热、热风・通电粘合 | |
| LOCK KS | 〇 | 〇 | 〇 | 〇 | 200 | 155 | 中耐热、粘合后的需要热硬化 | |
| SVW | 〇 | - | - | 〇 | 200 | 180 | 高耐热、粘合后的需要热硬化 | |

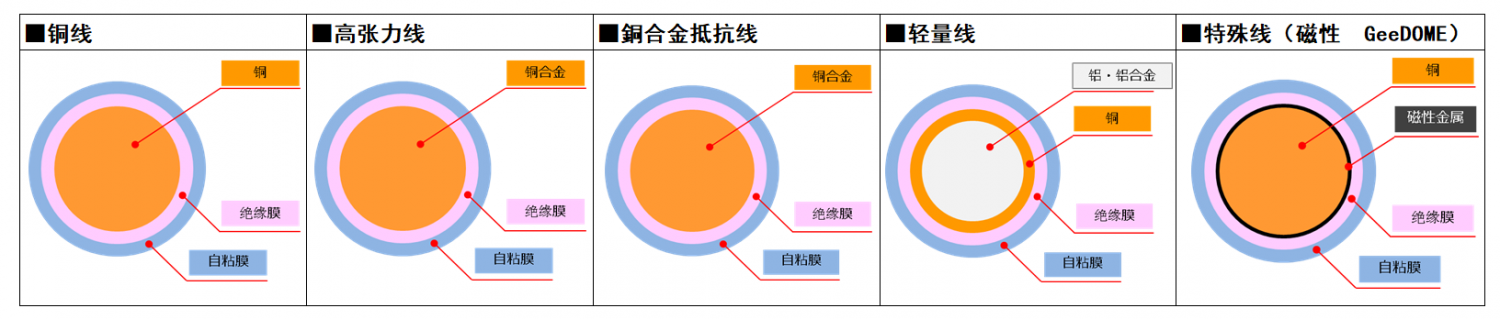

特征（导体品种分类）
| ■铜线 | ■高张力线 | ■铜合金抵抗线 | ■轻量线 | ■特殊线(磁性 GeeDOME) |
| 低电阻导体 细线化 高加工性 | 高张力铜合金线 接近铜的导体电阻 细线化 高加工性 | 高张力铜合金线 高导体电阻 | 铜包铝线、铜包铝合金线 根据要求性能变更铜覆盖率 线圈的轻量化 提高线圈可动反应 | 磁性层覆盖在铜线表面的构造 提高高频线圈的Q特性、降低损耗 即使是高温焊锡，连接可靠性也很高 |
用途（导体品种分类）
| ■铜线 | ■高张力线 | ■铜合金抵抗线 | ■轻量线 | ■特殊线(磁性 GeeDOME) |
| 全部线圈 线圈 电感线圈 马达线圈 调节器线圈 非接触供电线圈 | 小型线圈 麦克风线圈 耳机线圈 加热线 | 小型线圈 加热线 | 线圈 麦克风线圈 耳机线圈 马达线圈 调节器线圈 非接触供电线圈 | 高频线圈 电抗器线圈 电感线圈 变压器用线圈 非接触供电线圈 高频电流传感器线圈（控头） |

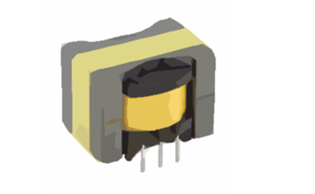

用途图像（一例） |
用途图像（一例） |
用途图像（一例） |
用途图像（一例） |
用途图像（一例） |
总公司网站链接:https://www.totoku.co.jp/product/magnet/gee.html

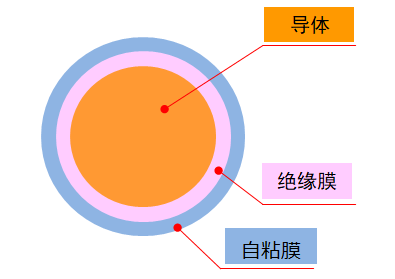

断面构造
联系方式
请随时与我们联系以获取规格。
李先生：（漆包线相关）0573-85079504
张小姐：（加热线相关）0573-85094838
